参考价格：¥2000

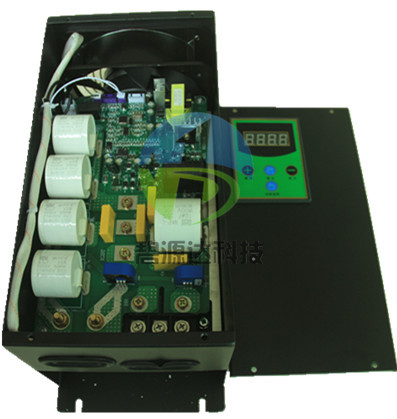

模具炉专用10KW电磁加热控制器

一、特点：

• 具备输入、输出缺相保护功能• 标准的内置PID反馈控制功能，精确实现闭环控制
• 反馈信号断线保护功能
• 最短运行时间功能
• 标准配置RS485通讯用接线端子，最多可实现一台计算机或PLC对多台的控制，简化FA系统，提高整个系统的可靠性。

• 可方便的实现触摸屏-PLC-T81的控制。

• 增加辅助功能板，即可立即实现多功能检测及各类参数调节。

二、电磁加热器推荐应用：

模具加热专用。

三、禁止应用：

本品不可使用在危及人身安全或其它有特殊安全要求之场合。

四、工作环境需求：

安装海拔高度：<1KM （高于此高度需降额使用）

工作环境温度： - 20 ~ + 50 ℃

空气相对湿度：<90% ，无凝露

无粉尘污染及爆炸危险

五、故障灯显示：

1）启动时，一长一短闪烁直至谐振状态的快速闪烁。在调试电感时必须要调到谐振状态，也就是要调到灯要快速闪烁的状态。否则系统处在过流运行状态，不利于系统正常运      行。

2）过压保护（高于430V或低于310V）：故障灯一长两短闪烁，电压回到额定范围重启；

3）软件过流保护：故障灯两长三短闪烁，5秒后重启；

4）硬件过流保护：故障灯两长四短闪烁，60秒后重启；

5）IGBT饱和或其他硬件故障：故障灯一长四短闪烁， 30秒后重启；

6）过温保护（IGBT温度超过75℃）：故障灯一长三短闪烁， 等IGBT温度降到60℃，系统自动重启）；

7）无负载故障：故障灯两长两短闪烁。

六、控制面板：

三个按键分别是“-”、“功能键”、“+”。

1、“功能键”：分别有“档位”、“功率”、“频率”、“电压”、“电流”、“谐振状态”等六种指示。

“档位”有五档，第“5”档最高功率，抵“1”档最低功率。档位的调节由“+”、“-”键完成。

“功率”显示头字母是“P”，表示视在功率的大小。

“频率”显示头字母是“F”，表示当前运行频率的大小。

“电压”显示头字母是“U”，表示输入电压的大小。

“电流”显示头字母是“A”，表示输入电流的大小。

“谐振状态”有两种显示：“PASS”表示系统已找到谐振点或正处在谐振状态，这是正常的状态；“E8”是警示状态，表示目前还没有没有找到谐振点，系统处在过流状态，需要调整负载的电感量（通常是需要加大电感量），通过调整负载电感量使系统达到正常的“PASS”状态。

2、“+”键：只有显示在“档位”状态时，按此键才有效，当前是最高档“5”档时，按此键不起作用。

3、“-”键：只有显示在“档位”状态时，按此键才有效，当前是最低档“1”档时，按此键不起作用。

七、10KW电磁加热器数码管显示故障代码：

“-E2-”：过压保护（高于430V）；

“-E3-”：欠压保护（低于310V）；

“-E4-”：过热保护（IGBT高于75°C，等IGBT温度降到60℃，系统自动重启）；

“-E5-”：超低温保护（环境温度低于-10°C）；

“-E6-”： IGBT饱和或其他硬件故障保护；

“-E7-”：硬件过流保护；

“-E8-”：负载不匹配保护，也就是负载的电感量过小；

“-E9-”：无负载故障保护。
