电磁加热器原理

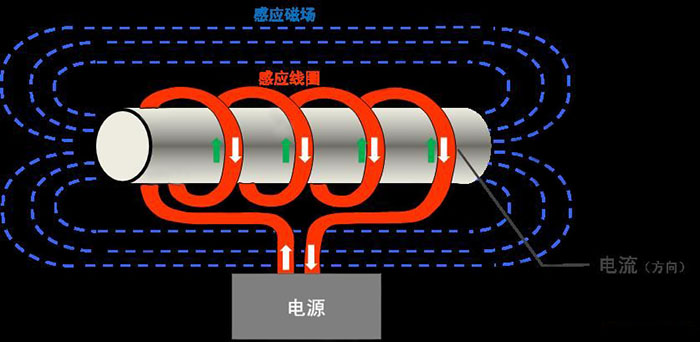

      电磁加热器是一种利用电磁感应原理将电能转换为热能的装置。电磁控制器将 220V/380V , 50/60Hz 的交流电经整流电路整流变成直流电，再经过控制电路将直流电转换成 10-40kHZ 的高频电流，电流流经线圈会产生变化的交变磁场，当磁场内的交变磁力线通过导磁性金属（铁、钴、镍）材料时会在金属体内产生无数的小涡流，使金属材料本身自行高速发热，从而达到加热金属材料的目的。


      变频器是高频电磁加热器的核心部件，是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。目前使用的变频器主要采用交流—直流—交流方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源供给电动机。变频器的电路一般由整流、中间直流环节、逆变和控制 4 个部分组成。整流部分为三相桥式不可控整流器，逆变部分为 IGBT 三相桥式逆变器且输出为 PWM 波形，中间直流环节为滤波、直流储能和缓冲无功功率。

电磁加热优势：

      高效节能，准确控温，寿命长，改善工作环境，安全可靠
      采用内热加热方式，加热体内部分子直接感应磁能而生热，热启动非常快，平均预热时间比其他加热方式缩短 60% 以上，热效率高达 97% 以上，在同等条件下节能 30%—70% 。电磁加热线圈部分采用环形电缆结构，电缆本身不会产生热量，热阻滞小、热惯性低，加热体外壁温度一致，温度控制实时准确，并可承受 500℃ 以上高温，使用寿命高达 10 年。设备表面温度可改善至人体可触摸，改善了生产现场的工作环境，有力提高生产工人积极性，降低夏季厂区通风降温费用。电磁线圈绝缘性能好，无需与加热体外壁直接接触，加热更安全。

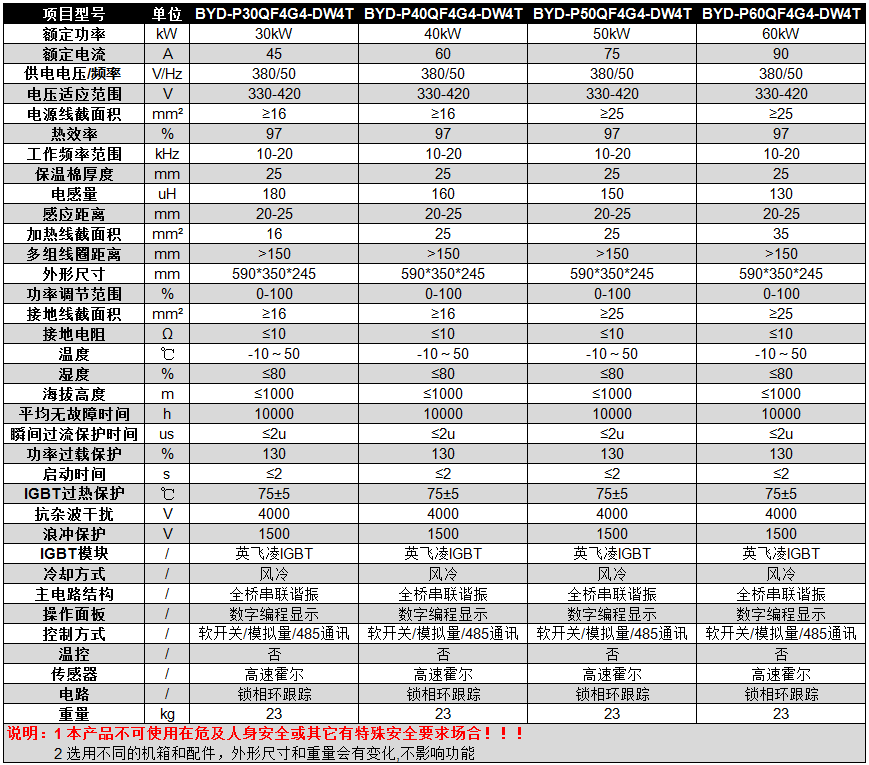

碧源达 30-60kW 全桥挂式电磁加热器参数

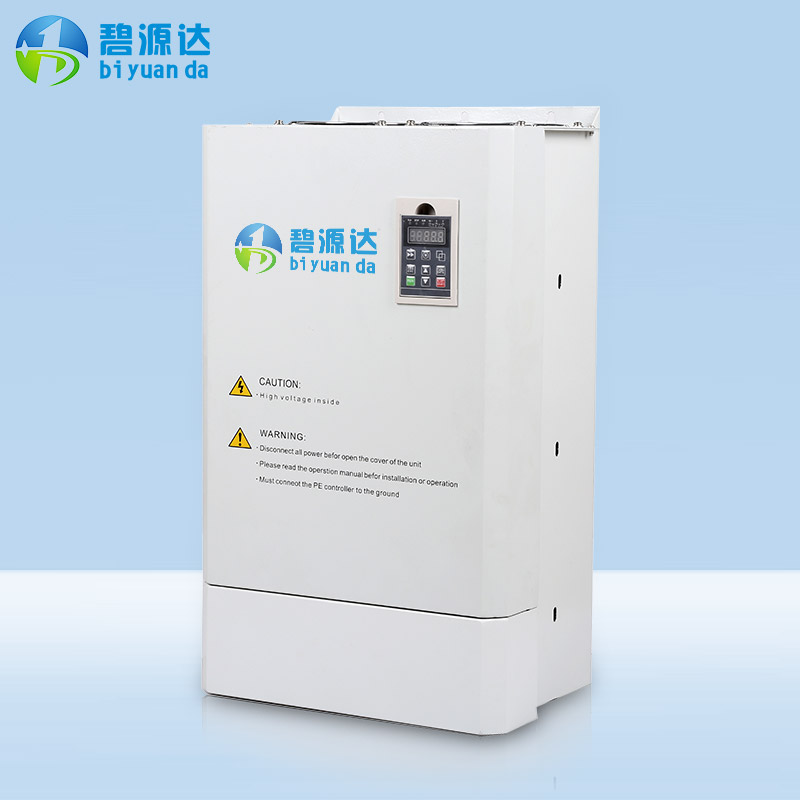

碧源达 40kW 全桥挂式电磁加热器产品图


碧源达电磁加热器与同行对比


电磁加热器的安装

      注意： 非电工专业人员请勿拆装
      1、拆掉原有的煤炉或电阻加热圈，用铁刷子刷干净料筒上的杂物。
      2、在料筒中部选择焊接一个能拧温控头的衔接螺母，焊接的时候要保证温控头和料筒充分接触到，以免温度测的不准。
      3、（如非造粒机此步骤可省略）在下料口的漏水处的靠加热这边焊接一张铁板，挡住漏下来的水，以免弄湿电磁线损坏控制板。
      4、在料筒上包裹好保温棉，用高温绷带扎紧，使保温棉的厚度保持在 1.5～3cm 左右（特殊材料要特殊调试），为了使安装的更美观，可在保温棉之上在包裹一层 0.5cm 的绝缘树脂板。
      5、在包裹好的料筒上面缠绕电磁线，缠绕的电磁线应尽量紧密。（由于不同的材质，不同的功率，不同的加热温度绕线长度不一样，所以线绕完了以后不要直接把线剪断）
      6、把线圈和电源线接到电磁加热器主机上。
      7、测量工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在 10-20kHz 范围内，保持加热到所需最高温度时频率不低于 10kHz （工件温度升高时等效串联阻抗R上升， RLC 的谐振频率会降低, 同理 R 上升，母线电压不变的情况下电流有所下降是正常的）调试好之后再减掉多余的耐高温电磁线。
请参考电磁加热器规格书安装 >>
